ყველაზე წარმატებული მოდიფიცირებული მასალა: მინის ბოჭკოთი გამაგრებული მოდიფიცირებული ფენოლური ფისი (FX-501)

ფენოლური მინის ბოჭკო, რომელიც ადრეულ ინდუსტრიულ სინთეზურ ფისებს შორისაა, როგორც წესი, წარმოადგენს პოლიკონდენსატს, რომელიც წარმოიქმნება ფენოლებისა და ალდეჰიდების პოლიმერიზაციით ტუტე კატალიზატორის თანაობისას. შემდეგ გარკვეული დანამატები შეჰყავთ მაკრომოლეკულური სტრუქტურის ჯვარედინად დასაკავშირებლად, რაც მას უხსნად და უხსნად სამგანზომილებიან მაკრომოლეკულურ სტრუქტურად გარდაქმნის, რითაც ხდება ტიპიური თერმომყარი პოლიმერული მასალაფენოლური ფისები მაღალ შეფასებას იმსახურებენ მათი გამორჩეული თვისებების გამო, მათ შორის შესანიშნავი ცეცხლგამძლეობის, განზომილებიანი სტაბილურობისა და კარგი მექანიკური სიმტკიცის გამო. ამ თვისებებმა განაპირობა ფენოლური მინაბოჭკოვანი ფისოვანი მასალების ფართომასშტაბიანი კვლევა და გამოყენება.

ინდუსტრიული ეკონომიკის სწრაფი განვითარების კვალდაკვალ, ფენოლური ნაერთების მუშაობაზე მოთხოვნები იზრდება. მინის ბოჭკოვანი მასალაშესაბამისად,მაღალი სიმტკიცის და სითბოს მდგრადი მოდიფიცირებული ფენოლური მინის ბოჭკოებიფართოდ ვითარდება და გამოიყენება. მინის ბოჭკოვანი გამაგრებით მოდიფიცირებული ფენოლური ფისი (FX-501)ამჟამად ერთ-ერთი ყველაზე წარმატებული მოდიფიცირებული ფენოლური მინაბოჭკოვანი ფისოვანი მასალაა. ეს არის მოდიფიცირებული და გამაგრებული ფენოლური მასალის ახალი ტიპი, რომელიც იქმნება მინაბოჭკოვანი ბოჭკოების თავდაპირველ ფისოვან მატრიცაში შერევის გზით ჩართვით.

მექანიკური თვისებები და შემადგენელი როლები

ფენოლური მინის ბოჭკოვანი ფისიხშირად ირჩევა მატრიცად ცვეთამედეგი, დაჭიმვისა და შეკუმშვის მასალებიკარგი დაჭიმვის სიმტკიცის, გამხსნელებისადმი მდგრადობის და შესანიშნავი მექანიკური თვისებების, როგორიცაა ცეცხლგამძლეობა, გამო. მატრიცული მასალაძირითადად ფუნქციონირებს როგორც შემკვრელი, ორგანულად აკავშირებს ყველა კომპონენტს. მინის ბოჭკოებიცვეთამედეგ მასალებში ისინი ძირითადი დატვირთვის მატარებლები არიან, უზრუნველყოფენ დატვირთვის ტარების შესაძლებლობას და მათი შესანიშნავი მახასიათებლები პირდაპირ გავლენას ახდენს მატრიცაზე გამაგრების ეფექტზე.

მატრიცული მასალის როლია მჭიდროდ შეკრას დაჭიმვის მასალის სხვა კომპონენტები, რაც უზრუნველყოფს დატვირთვების ერთგვაროვან გადატანას, განაწილებას და განაწილებას სხვადასხვა მინის ბოჭკოებზე. ეს მასალას გარკვეულ სიმტკიცესა და სიმტკიცეს ანიჭებს. ჩვეულებრივი ბოჭკოები, მათ შორის მინის ბოჭკოები, ორგანული ბოჭკოები, ფოლადის ბოჭკოs და მინერალური ბოჭკოები როლს ასრულებენ მასალის დაჭიმვის სიმტკიცის რეგულირებაში.

კომპოზიტებში დატვირთვის ტარება და ბოჭკოვანი შემცველობის გავლენა

შიგნით ფენოლური მინის ბოჭკოვანი კომპოზიტური მასალების სისტემები, ორივე ბოჭკოები და მატრიცული ფისი დატვირთვას იტანენ, სადაც მინის ბოჭკოები რჩება ძირითად დატვირთვის მატარებლად. როდესაც ფენოლური მინის ბოჭკოვანი კომპოზიტები ექვემდებარება მოხრის ან შეკუმშვის სტრესს, სტრესი თანაბრად გადაეცემა მატრიცული ფისიდან ცალკეულ მინის ბოჭკოებზე ინტერფეისის გავლით, ეფექტურად ანაწილებს გადატანილ ძალას. ეს პროცესი აუმჯობესებს კომპოზიტური მასალის მექანიკურ თვისებებს. ამიტომ, შესაბამისი ზრდა მინის ბოჭკოს შემცველობამ შეიძლება გააძლიეროს ფენოლური მინის ბოჭკოვანი კომპოზიტების სიმტკიცე.

ექსპერიმენტული შედეგები მიუთითებს შემდეგზე:

• ფენოლური მინის ბოჭკოვანი კომპოზიტები 20%-იანი მინის ბოჭკოს შემცველობითავლენენ ბოჭკოების არათანაბარ განაწილებას, ზოგიერთ ადგილას ბოჭკოებიც კი აკლია.
• ფენოლური მინის ბოჭკოვანი კომპოზიტები 50%-იანი მინის ბოჭკოვანი შემცველობითავლენს ბოჭკოების ერთგვაროვან განაწილებას, არათანაბარ მოტეხილობის ზედაპირებს და ბოჭკოების ფართო გამოწევის მნიშვნელოვან ნიშნებს. ეს იმაზე მიუთითებს, რომ მინის ბოჭკოებს შეუძლიათ ერთობლივად გაუძლონ დატვირთვას, რაც იწვევს უფრო მაღალი მოხრის სიმტკიცე.
• როდესაც მინის ბოჭკოს შემცველობა 70%-ია, ბოჭკოს ჭარბი შემცველობა იწვევს მატრიცული ფისის შედარებით დაბალ შემცველობას. ამან შეიძლება გამოიწვიოს „ფისით ღარიბი“ ფენომენი ზოგიერთ ადგილას, რაც ხელს უშლის დაძაბულობის გადაცემას და ქმნის ლოკალიზებულ დაძაბულობის კონცენტრაციებს. შესაბამისად, ფენოლური მინის ბოჭკოვანი კომპოზიტური მასალის საერთო მექანიკური თვისებები შემცირებისკენ მიდრეკილება.

ამ დასკვნებიდან გამომდინარე, ფენოლური მინაბოჭკოვანი კომპოზიტების შემადგენლობაში მინაბოჭკოვანი ნივთიერებების მაქსიმალური დასაშვები შემცველობა 50%-ია..

შესრულების გაუმჯობესება და გავლენის ფაქტორები

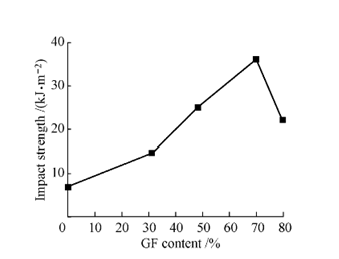

რიცხვითი მონაცემებიდან გამომდინარე, ფენოლური მინის ბოჭკოვანი კომპოზიტები, რომლებიც შეიცავს 50% მინის ბოჭკოსგამოფენა დაახლოებით სამჯერ მეტი მოხრის ძალადა ოთხჯერ მეტი შეკუმშვის სიმტკიცესუფთა ფენოლური ფისთან შედარებით. გარდა ამისა, ფენოლური მინაბოჭკოვანი გამაგრებული პლასტმასის სიმტკიცეზე მოქმედი სხვა ფაქტორებია: მინის ბოჭკოების სიგრძედა მათი ორიენტაცია.
